شیر اطمینان فلنج دار یا رزوه ای؟ بررسی مزایا و نحوه انتخاب

شیر اطمینان چیست و چه نقشی در حفاظت دارد؟

شیر اطمینان تجهیزی است که به‌طور خودکار در برابر افزایش فشار بیش از حد مجاز در تجهیزات تحت فشار، خطوط لوله و راکتورها باز می‌شود و از رسیدن فشار سیستم به سطح خطرناک جلوگیری می‌کند. الزامات سایزینگ، انتخاب و نصب این شیرها در استاندارد API 520 تشریح شده، در حالی‌که API 526 مشخصاً به ساختار، ابعاد و طبقه‌بندی شیرهای اطمینان فولادی فلنج‌دار می‌پردازد؛ این دو استاندارد نباید معادل یکدیگر در نظر گرفته شوند.

بخشی از فرآیند انتخاب شیر اطمینان، تعیین نوع اتصال ورودی و خروجی آن به خط لوله است. این تصمیم باید با در نظر گرفتن فشار کاری (Operating Pressure)، فشار تنظیمی (Set Pressure) و حداکثر فشار مجاز طراحی (MAWP) تجهیز تحت حفاظت اتخاذ شود، نه مستقل از سایزینگ شیر.

شیر اطمینان فلنج‌دار چیست؟

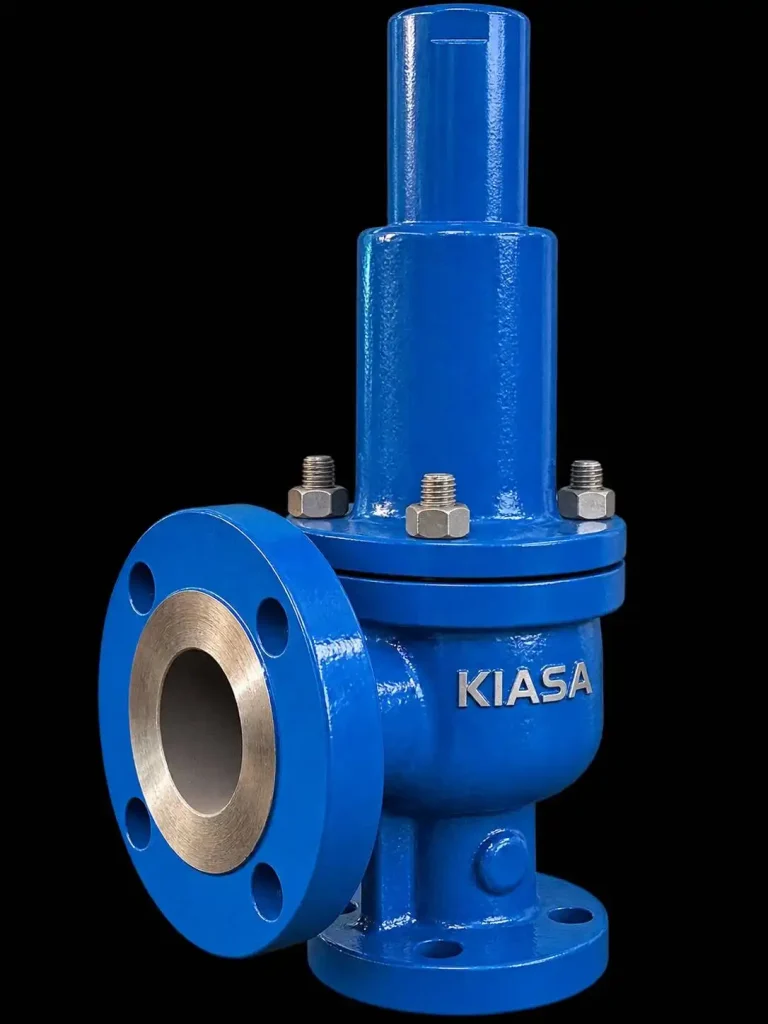

شیر اطمینان فلنج‌دار (Flanged Safety Valve) از طریق فلنج‌های ورودی و خروجی، با پیچ، مهره و واشر آب‌بندی، به خط لوله یا نازل تجهیز متصل می‌شود. ابعاد، دهانه‌های تخلیه (Orifice Designation) و اتصالات این نوع شیر به‌گونه‌ای طراحی شده‌اند که امکان تعویض بین سازندگان مختلف را فراهم می‌کنند. هر فلنج بر اساس Pressure Class خود دارای جدول Pressure-Temperature Rating است که محدوده فشار مجاز آن را در دماهای مختلف مشخص می‌کند؛ کلاس فلنج شیر باید با کلاس فلنج خط لوله و شرایط دمایی سرویس سازگار باشد. لازم به ذکر است رده‌بندی Class در سیستم اینچی و رده‌بندی PN در سیستم متریک بر مبانی متفاوتی بنا شده‌اند و نباید به‌سادگی معادل هم در نظر گرفته شوند.

شیر اطمینان رزوه‌ای چیست؟

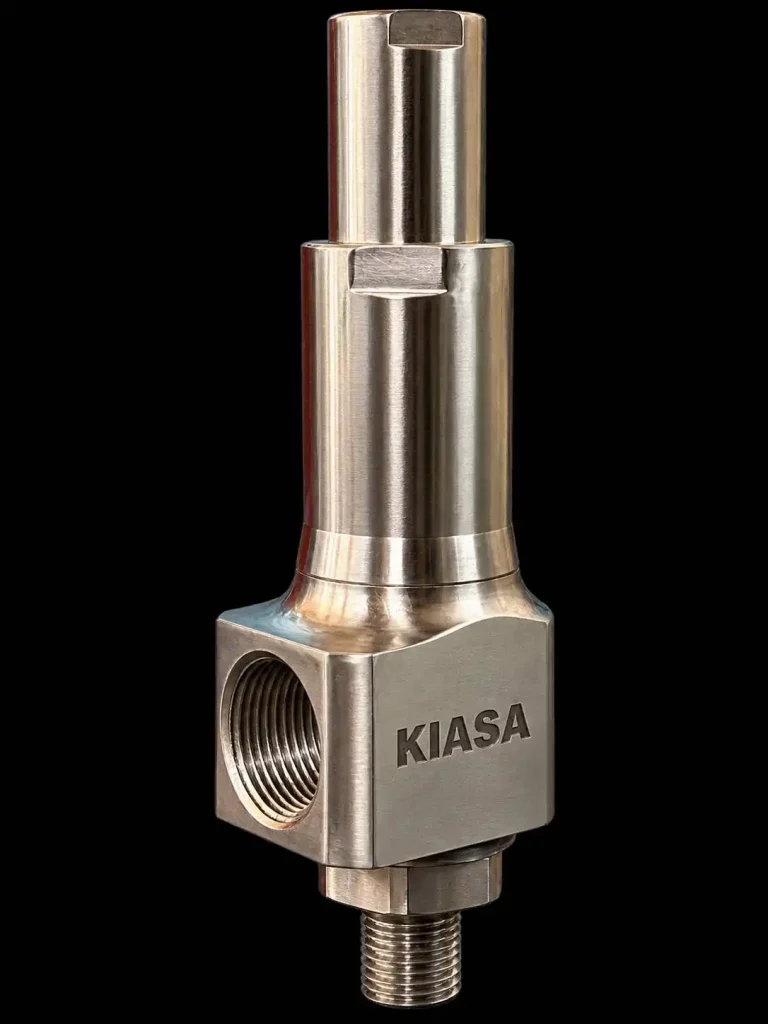

شیر اطمینان رزوه‌ای (Threaded Safety Valve) از طریق رزوه مستقیم روی بدنه شیر، بدون نیاز به فلنج یا واشر جداگانه، به خط لوله یا نازل متصل می‌شود. این اتصال معمولاً در سایزهای کوچک‌تر از 2 اینچ  و برای خطوط با فشار و دمای نسبتاً پایین‌تر به کار می‌رود.

برخلاف شیرهای فلنج‌دار که ابعاد و طبقه‌بندی یکپارچه‌ای دارند، شیرهای رزوه‌ای عمدتاً بر اساس استانداردهای رزوه لوله و مشخصات سازنده ساخته می‌شوند. سادگی نصب، وزن کمتر و هزینه پایین‌تر از مزایای این نوع اتصال است، اما رزوه‌ای بودن، محدودیت‌هایی در تحمل فشار، دما و تنش مکانیکی ایجاد می‌کند که در ادامه بررسی می‌شود.

مقایسه فنی اتصال فلنج‌دار و رزوه‌ای

پارامتر	شیر اطمینان فلنج‌دار	شیر اطمینان رزوه‌ای
سایز معمول	متوسط تا بزرگ	کوچک
استاندارد ابعادی مرجع	ASME B16.5 / ISO 1092-1 / API 526	ASME B 1.20.1 (NPT), DIN ISO 228 (G)
باز و بستن برای تعمیر	آسان و بدون آسیب به اتصال	نیازمند باز کردن رزوه با ریسک آسیب به آب‌بندی
تحمل ارتعاش و تنش مکانیکی	مناسب‌تر برای خطوط با ارتعاش یا تنش	حساس‌تر به شل‌شدگی و خستگی در ریشه رزوه
هزینه و پیچیدگی نصب	بالاتر؛ نیازمند پیچ، مهره، واشر و گشتاور مشخص	پایین‌تر و نصب ساده‌تر
کاربرد رایج	سرویس‌های حساس، فشار و دمای بالاتر، خطوط اصلی فرایندی	سرویس‌های غیرحساس، یوتیلیتی و سایز کوچک

مزایا و محدودیت‌های هر نوع اتصال

شیر اطمینان فلنج‌دار

مزیت اصلی این نوع اتصال، امکان باز و بستن شیر برای بازرسی، تست دوره‌ای و تعمیر بدون آسیب به خط لوله یا بدنه شیر است. اتصال بولت‌شده همچنین توزیع بار مکانیکی بهتری در برابر وزن شیر، ارتعاش خط و تنش‌های حرارتی فراهم می‌کند. محدودیت اصلی آن، هزینه و پیچیدگی بیشتر نصب – تهیه واشر مناسب و رعایت الگو و گشتاور سفت‌کردن پیچ‌ها – و نیاز به فضای نصب بزرگ‌تر است.

شیر اطمینان رزوه‌ای

مزیت اصلی این نوع اتصال، سادگی، وزن کم و هزینه پایین‌تر نصب اولیه است که آن را برای سرویس‌های کوچک و غیرحساس مناسب می‌کند. محدودیت اصلی، دشواری باز کردن برای تست یا تعویض بدون آسیب به رزوه یا نیاز به آب‌بندی مجدد، و حساسیت بیشتر به شل‌شدگی و خستگی تحت ارتعاش یا چرخه‌های حرارتی است. به همین دلیل، در سرویس‌های حساس یا با نیاز به تست دوره‌ای مکرر، این نوع اتصال معمولاً ترجیح داده نمی‌شود.

معیارهای مهندسی انتخاب اتصال فلنجی یا رزوه‌ای

انتخاب بین این دو نوع اتصال نباید بر اساس یک پارامتر منفرد مانند فشار سیستم انجام شود، بلکه باید ترکیبی از عوامل زیر در نظر گرفته شود:

●       سازگاری کلاس فشاری و Pressure-Temperature Rating اتصال با شرایط سرویس

●       سایز خط لوله و شیر، و در نتیجه وزن و ابعاد مجموعه

●       نیاز به تست، بازرسی و تعمیر دوره‌ای طبق برنامه نگهداری

●       وجود ارتعاش، ضربه فشاری یا چرخه‌های حرارتی در خط

●       نوع سیال و حساسیت فرایند از نظر ایمنی و زیست‌محیطی

●       الزامات پروژه و استانداردهای فنی مرجع

●       ملاحظات اقتصادی هزینه اولیه در برابر هزینه نگهداری بلندمدت

تأثیر فشار، دما، سایز خط و شرایط سرویس بر انتخاب

با افزایش فشار تنظیمی و دمای سرویس، تنش وارد بر اتصال شیر افزایش می‌یابد و قابلیت اتصال رزوه‌ای برای حفظ آب‌بندی و تحمل بار کاهش می‌یابد؛ در این شرایط، اتصال فلنجی که از پیچ و واشر برای توزیع بار استفاده می‌کند، عملکرد قابل‌اعتمادتری دارد. افزایش دما همچنین می‌تواند به دلیل اختلاف انبساط حرارتی، سبب گیرپاژ یا سفتی بیش از حد رزوه شود و باز کردن آن برای تعمیر را دشوار کند.

از نظر سایز، شیرهای با دهانه تخلیه بزرگ‌تر عملاً تنها به‌صورت فلنج‌دار در دسترس هستند، زیرا وزن و ابعاد آن‌ها با اتصال رزوه‌ای سازگار نیست. شرایط سرویس مانند ارتعاش خط، ضربه فشاری یا سیالات خورنده نیز باید در کنار فشار و دما ارزیابی شود؛ این ارزیابی باید همزمان با فرآیند سایزینگ شیر انجام گیرد، نه به‌صورت جداگانه از آن.

چه زمانی شیر اطمینان فلنج‌دار انتخاب بهتری است؟

●       سرویس‌های با فشار تنظیمی یا دمای عملیاتی بالا که نیاز به Pressure-Temperature Rating بالاتر دارند

●       خطوط اصلی فرایندی در واحدهای پالایشگاهی و پتروشیمی

●       تجهیزاتی که نیاز به بازرسی، تست یا تعویض دوره‌ای شیر دارند

●       سایزهای متوسط تا بزرگ شیر اطمینان

●       خطوطی با ارتعاش، ضربه فشاری یا چرخه حرارتی قابل‌توجه

چه زمانی شیر اطمینان رزوه‌ای مناسب‌تر است؟

●       خطوط و تجهیزات با فشار و دمای پایین و ریسک فرایندی محدود

●       سرویس‌های یوتیلیتی یا غیرحساس با سایز شیر کوچک

●       پروژه‌هایی با محدودیت فضای نصب یا بودجه که الزام استانداردی به فلنج‌دار بودن ندارند

●       کاربردهایی که تناوب باز و بسته کردن شیر برای تعمیر پایین است

کاربردهای شیر اطمینان رزوه ای

سیستمهای هوای فشرده

ایستگاههای تقلیل فشار گاز

سیستمهای هیدرولیک صنعتی

بویلر و دیگ بخار

سیستمهای آتشنشانی

صنایع غذایی و دارویی

کاربردهای شیر اطمینان فلنجی
مخازن تحت فشار فرایندی و ستون‌های تفکیک در نفت، گاز و پتروشیمی
بویلرهای نیروگاهی و ژنراتورهای بخار تناژ بالا
خطوط لوله انتقال هیدروکربن، خطوط لوله گاز و منیفولدها
مبدل‌های حرارتی
سیستم‌های فلر و شبکه جمع‌آوری گازهای ضایعاتی
ایستگاه‌های تقویت و کاهش فشار مقیاس شهری و صنعتی
مخازن ذخیره هیدروکربن‌های مایع و گازهای مایع‌شده

جمع‌بندی

انتخاب بین شیر اطمینان فلنج‌دار و رزوه‌ای یک تصمیم مهندسی چندعاملی است که باید در کنار سایزینگ شیر و با در نظر گرفتن فشار، دما، سایز، شرایط سرویس و الزامات نگهداری اتخاذ شود. اتصال فلنجی برای سرویس‌های حساس، فشار و دمای بالا و نیازهای مکرر تعمیر و تست مناسب‌تر است، در حالی‌که اتصال رزوه‌ای برای سرویس‌های کوچک، کم‌فشار و غیرحساس گزینه‌ای ساده و اقتصادی به شمار می‌رود. هیچ‌کدام از این دو نوع اتصال به‌طور مطلق برتر نیست؛ انتخاب صحیح تنها با ارزیابی مهندسی دقیق شرایط پروژه امکان‌پذیر است.
