شیر اطمینان صنعتی چیست و چگونه از تجهیزات محافظت می‌کند؟

شیر اطمینان صنعتی یک وسیله مکانیکی برای تخلیه فشار اضافی است که بدون نیاز به برق، هوای ابزار دقیق یا فرمان کنترلی خارجی عمل می‌کند. در تعریف فنی، وقتی فشار ورودی به مقدار تنظیم‌شده یا همان Set Pressure  برسد، نیروی سیال بر نیروی نگهدارنده فنر یا مکانیزم کنترلی غلبه می‌کند و دیسک از نشیمنگاه جدا می‌شود تا بخشی از سیال تخلیه شود و فشار به محدوده امن بازگردد.

اهمیت این تجهیز در این است که در بسیاری از واحدها، آخرین لایه حفاظت از مخازن تحت فشار، دیگ بخار، راکتورها، مبدل‌ها، برج‌های فرایندی و خطوط لوله به شمار می‌رود. اگر کنترلرها، اینترلاک‌ها یا اقدامات عملیاتی زودتر از مدار خارج شوند، شیر اطمینان باید در لحظه درست و با ظرفیت کافی وارد عمل شود. به همین دلیل در طراحی فرآیند، تنها وجود شیر کافی نیست؛ باید روشن باشد که برای کدام سناریوی حاکم انتخاب شده، چه دبی تخلیه‌ای را پوشش می‌دهد و خط تخلیه چه اثری بر عملکرد آن می‌گذارد.

 انواع شیر اطمینان صنعتی و تفاوت عملکردی آن‌ها

در ادبیات مهندسی، سه اصطلاح اصلی باید از هم تفکیک شوند: Safety Valve، Relief Valve و  Safety-Relief Valve .

Safety Valve معمولاً برای گاز و بخار به‌کار می‌رود و به‌محض رسیدن به فشار تنظیم، به‌صورت جهشی باز می‌شود.

 Relief Valve  بیشتر برای مایعات مناسب است و بازشدنی تدریجی و متناسب با افزایش فشار دارد.

 Safety-Relief Valve  نیز ترکیبی از این دو رفتار است و در بسیاری از واحدهای فرایندی، به‌ویژه در پالایشگاه‌ها و پتروشیمی‌ها، گزینه رایج‌تری محسوب می‌شود.

در شیرهای اطمینان از منظر مکانیزم ، دو خانواده پرکاربرد وجود دارد:

۱. شیرهای اطمینان با بارگذاری مستقیم فنری (Spring-Loaded Pressure Relief Valves)

این خانواده متداول‌ترین و پایه‌ای‌ترین نوع شیرهای اطمینان هستند که در آن‌ها نیروی مکانیکی فنر، دیسک را مستقیماً روی نشیمنگاه فشرده نگه می‌دارد. این گروه بر اساس نحوه برخورد با فشار برگشتی (Back Pressure) به دو زیرمجموعه تقسیم می‌شوند:

الف) نوع فنری ساده (Conventional Spring-Loaded):

ساده‌ترین و اقتصادی‌ترین طرح است که هزینه اولیه کمتر و تعمیرپذیری آسانی دارد. بااین‌حال، محدودیت اصلی آن حساسیت بالا به فشار برگشتی است؛ در صورت وجود فشار برگشتی متغیر یا بالا در خط تخلیه، فشار تنظیم مؤثر (Set Pressure) تغییر کرده و عملکرد شیر مختل می‌شود.

ب) نوع فنری بیلوزدار یا بالانس‌شده (Balanced Bellows Spring-Loaded):

در این مدل، از یک بیلوز فلزی انعطاف‌پذیر برای ایزوله‌سازی ناحیه پشت دیسک از اثر فشار برگشتی استفاده می‌شود. این ساختار باعث پایداری کامل Set Pressure حتی در حضور هدرهای تخلیه مشترک یا فشارهای برگشتی نوسانی می‌گردد. همچنین با جلوگیری از نفوذ بخارات فرایندی به محفظه فنر، گزینه‌ای ایده‌آل برای سیالات خورنده است؛ هرچند نیازمند بازرسی دوره‌ای جهت اطمینان از عدم پارگی بیلوز می‌باشد.

۲. شیرهای اطمینان پایلوت‌دار (Pilot-Operated Safety Valves)

در این خانواده، فرایند پایش فشار و کنترل بازشدن شیر اصلی توسط یک شیر پایلوت کوچک و دقیق انجام می‌گیرد. این مکانیزم موجب افزایش چشمگیر دقت در نقطه بازشدن، بهبود آب‌بندی در فشارهای بسیار نزدیک به Set Pressure، و عملکرد عالی در فشارهای عملیاتی بالا یا خطوط با ظرفیت تخلیه بزرگ می‌شود. در مقابل، این تجهیزات دارای ساختار پیچیده‌تری هستند، نسبت به ذرات معلق و کیفیت سیال حساسیت بیشتری دارند و نیازمند نگهداری و کالیبراسیون تخصصی‌تر می‌باشند.

 معیارهای انتخاب و طراحی شیر اطمینان در مهندسی فرآیند

برای خرید شیر اطمینان کارآمد، در نظر گرفتن فاکتورهای فنی زیر الزامی است تا تجهیز منتخب بتواند حداکثر ایمنی را ارائه دهد:

نوع سیال و شرایط محیطی: تعیین حالت سیال (گاز، مایع، بخار) و میزان خورندگی آن برای انتخاب جنس بدنه (Material Selection).

فشار کاری و فشار تنظیم (Set Pressure): مطابقت محدوده فشار شیر با فشار طراحی مخزن یا لوله.

ظرفیت تخلیه (Relieving Capacity): حجم سیالی که شیر باید در واحد زمان تخلیه کند.

استانداردهای بین‌المللی: اطمینان از ساخت شیر بر اساس کدهای معتبری نظیر انجمن مهندسان مکانیک آمریکا (ASME) و مؤسسه نفت آمریکا (API).

انتخاب شیر اطمینان، یک تصمیم کاتالوگی نیست؛ یک تصمیم مهندسی بر پایه سناریوی حاکم است. طبق محتوای فایل مرجع و منابع  API ابتدا باید مشخص شود کدام حالت بیش‌فشاری(over pressure) واقع‌بینانه‌تر و بحرانی‌تر است: انسداد خروجی، آتش‌سوزی بیرونی، خرابی کنترل ولو، انبساط حرارتی مایع محبوس، واکنش گرمازا.هر سناریو، دبی تخلیه متفاوتی می‌طلبد و همین موضوع مستقیماً روی ظرفیت و سایز شیر اثر می‌گذارد.

در این میان،  Set Pressure نقطه شروع طراحی است، اما به‌تنهایی کافی نیست. مهندس باید فشار برگشتی، دمای طراحی، جنس متریال، افت فشار ورودی و آرایش خط تخلیه را هم بررسی کند. اگر فشار برگشتی ثابت یا متغیر باشد، انتخاب یک شیر فنری معمولی ممکن است باعث جابه‌جایی نقطه بازشدن و کاهش پایداری عملکرد شود؛ در چنین حالتی، Balanced Bellows یا  Pilot-Operated گزینه مناسب ‌تری است .

موضوع مهم دیگر،  Discharge Load یا ظرفیت تخلیه موردنیاز است. شیر باید بتواند در سناریوی حاکم، بار اضافی را به ‌گونه‌ای تخلیه کند که فشار سیستم از حدود مجاز فراتر نرود. این همان جایی است که  API 520 برای محاسبه، اندازه‌گذاری و انتخاب وارد عمل می‌شود و  API 521سناریوهای بیش‌فشاری و بارهای طراحی را مشخص می‌کند.به بیان ساده،  API 520به مهندس می‌گوید «چطور شیر را سایز کند» و API 521 کمک می‌کند بفهمد «چرا و برای چه سناریویی باید تخلیه انجام شود».

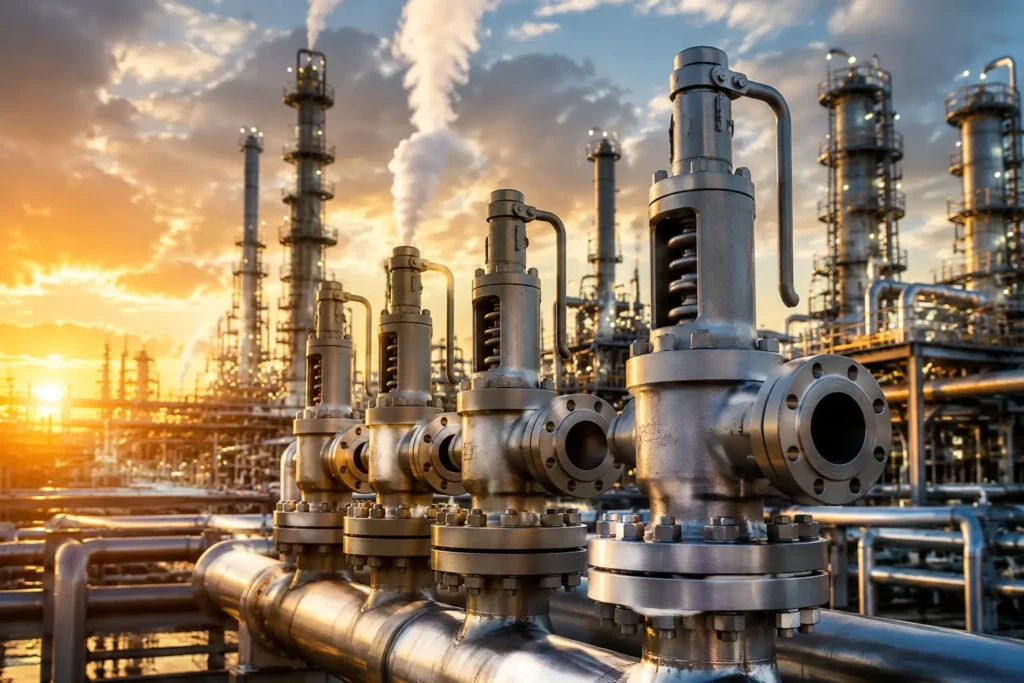

نقش حیاتی شیرهای اطمینان در ایمنی صنایع؛ از بویلرها تا مجتمع‌های پتروشیمی

شیرهای اطمینان (Safety/Relief Valves) آخرین و مهم‌ترین سد دفاعی در برابر حوادث صنعتی هستند. این تجهیزات با مدیریت دقیق فشار، از وقوع انفجار، تخریب زیرساخت‌ها و حوادث ناگوار جانی و مالی جلوگیری می‌کنند. در ادامه، کاربردهای کلیدی این قطعات در صنایع مختلف آورده شده است:

• بویلرها و دیگ‌های بخار:

حفاظت از دیگ‌های بخار در برابر افزایش کنترل‌نشدۀ فشار که می‌تواند منجر به انفجارهای فاجعه‌بار شود. این شیرها با تخلیه به‌موقع بخار، پایداری عملیاتی را تضمین می‌کنند.

• مخازن تحت فشار:

تضمین یکپارچگی سازه‌ای مخازن ذخیره و فرایندی؛ این شیرها با کنترل فشار ناشی از واکنش‌های شیمیایی، انبساط حرارتی یا پرشدن بیش از حد، از تغییر شکل یا ترکیدن مخزن جلوگیری می‌کنند.

• خطوط لوله و انتقال سیال:

مقابله با افزایش فشار ناشی از پدیده‌هایی نظیر “ضربه قوچ” (Water Hammer) یا انبساط حرارتی سیالات در خطوطی که در معرض تابش مستقیم خورشید یا تغییرات دمایی هستند.

• پمپ‌ها و سیستم‌های انتقال:

محافظت از تجهیزات دوار و پمپ‌ها در برابر فشارهای بیش از حد؛ به‌ویژه در سناریوهایی که مسیر خروجی به‌طور ناگهانی بسته شده و فشار پشتی (Back-pressure) به‌شدت افزایش می‌یابد.

• کمپرسورها:

تنظیم فشار خروجی کمپرسورها و حفاظت از تجهیزات و خطوط پایین‌دست در برابر نوسانات ناگهانی فشار عملیاتی و جلوگیری از استهلاک زودرس قطعات.

• واحدهای نفت، گاز و پتروشیمی:

مدیریت ایمن فرایندهای پیچیده و تخلیه اضطراری سیالات (در صورت بروز خطا در سیستم کنترل)، که برای جلوگیری از نشت مواد سمی، حریق و صدمات گسترده به سایت‌های صنعتی حیاتی است.

چرا خرید از شرکت کیاسا (KIASA)؛ ؟

شرکت کیاسا (KIASA) با سابقه افتخارآمیز در نوآوری، طراحی و تولید که به سال 1388 شمسی بازمی‌گردد، یکی از پیشگامان شناخته‌شده در ساخت خط کامل شیرهای اطمینان (فنری، پایلوت‌دار) است.

مزایای رقابتی و استانداردهای کیاسا:

تحقیق و مهندسی پیشرفته: محصولات کیاسا بر اساس تمامی کدهای بین‌المللی طراحی شده و قابلیت تولید با طیف گسترده‌ای از متریال‌های تخصصی برای کار در سخت‌ترین شرایط را دارند.

مدیریت کیفیت جامع (TQM): کیاسا با پیاده‌سازی سیستم مدیریت کیفیت کامل، این اطمینان را به مشتریان می‌دهد که هر محصول قبل از خروج از کارخانه به طور کامل تست شده  و به دقت بازرسی می‌شود.

کنترل کیفیت چندمرحله‌ای: تمامی قطعات و مواد اولیه خریداری‌شده در طول فرآیند تولید، تحت آزمون‌های سخت‌گیرانه قرار می‌گیرند تا محصولی بدون نقص و کاملاً ایمن به دست مشتری برسد.

 منابع

1.                API 520:  Sizing , selection and installation of pressure-relieving devices

2.                API 521:  Pressure-relieving and Depressuring Systems

3.                ASME SEC VIII DIV1 PART UG :GENERAL REQUIREMENTS FOR ALL METHODS OF CONSTRUCTION AND ALL MATERIALS
