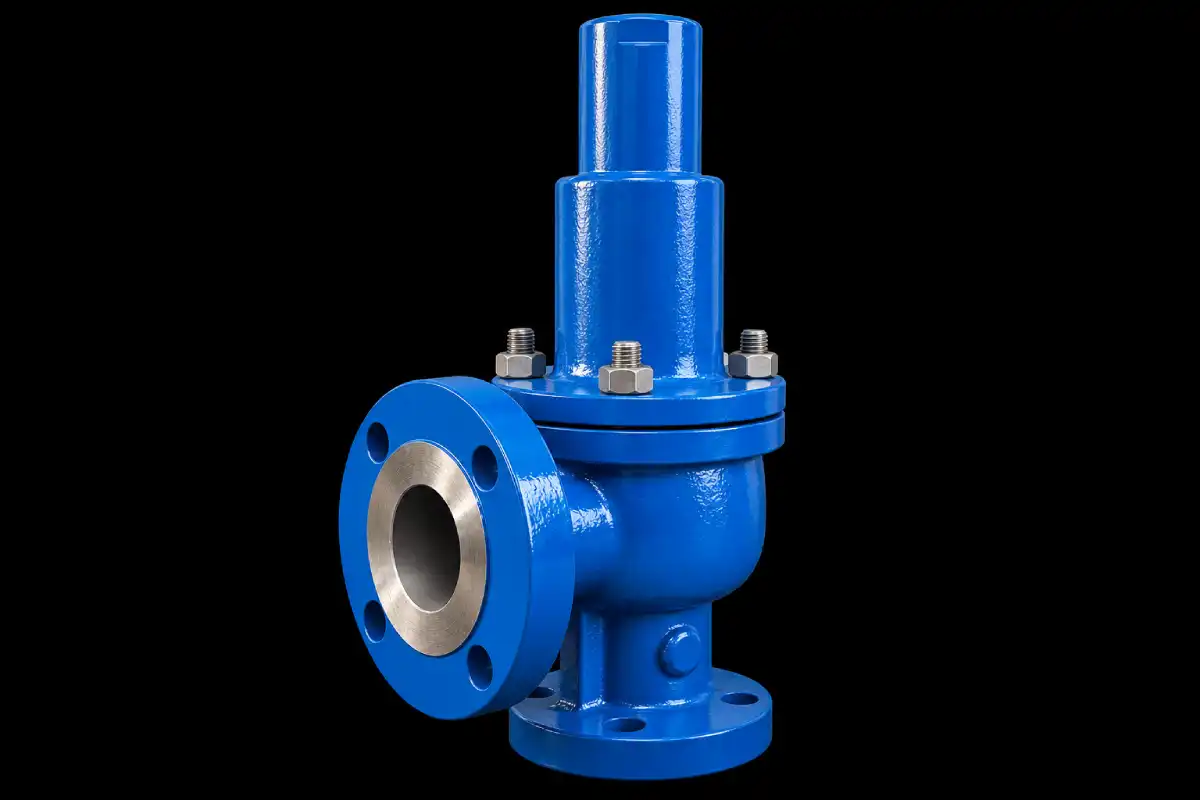

شیر اطمینان (Safety Valve)  آخرین سد دفاعی در برابر انفجار مخازن تحت فشار است. اگر سایز این ابزار ایمنی حیاتی اشتباه انتخاب شود، نه‌تنها ایمنی پرسنل و تجهیزات به خطر می‌افتد، بلکه هزینه‌های توقف خط تولید، جریمه‌های بازرسی و خسارات سنگین نگهداری نیز به مجموعه تحمیل می‌شود. به همین دلیل، انتخاب سایز مناسب شیرهای اطمینان (PSV Sizing)  یکی از مهم‌ترین محاسبات مهندسی فرآیند و پایپینگ در طراحی واحد‌های صنعتی به شمار می‌رود.

در این مقاله آموزشی، نکات طلایی برای انتخاب سایز مناسب شیر اطمینان را به زبان ساده اما بر پایه استانداردهای معتبر بین‌المللی مانند API 520  و ASME  بررسی می‌کنیم. اگر مهندس فرآیند، طراح پایپینگ، سرپرست نگهداری و تعمیرات یا خریدار تجهیزات صنعتی هستید، این راهنما به شما کمک می‌کند تا از اشتباهات رایج در سایزینگ شیر اطمینان جلوگیری کنید و انتخابی دقیق، اقتصادی و ایمن داشته باشید.

جزء اصلی تعیین‌کننده ظرفیت تخلیه شیرهای اطمینان، «اوریفیس» (Orifice)  یا دهانه جریان است؛ بنابراین سایزینگ در واقع یعنی محاسبه سطح مقطع اوریفیس و تطبیق آن با سایزهای استاندارد سازندگان. این نکته کلید درک تمام مراحل بعدی این مقاله است.

استانداردهای مرجع در محاسبه و انتخاب سایز شیر اطمینان (PSV)

هرگونه محاسبه سایزینگ معتبر باید مستند به استانداردهای بین‌المللی پذیرفته‌شده باشد تا مورد تأیید طراح، بازرس فنی و سازنده قرار گیرد. مراجع کلیدی در این زمینه عبارت‌اند از:

• API Standard 520 (بخش‌های اول و دوم): مرجع اصلی سایزینگ و انتخاب شیرهای اطمینان در صنایع نفت، گاز و پتروشیمی. بخش اول روابط محاسباتی سایزینگ اوریفیس را پوشش می‌دهد و بخش دوم به الزامات طراحی خطوط ورودی، خروجی و نحوه نصب اختصاص دارد.
• API Standard 526: استاندارد تعیین ابعاد اتصال، کلاس فشاری و اندازه‌های نامی سطح مقطع تخلیه (اوریفیس‌های استاندارد از حرف D تا T).
• ASME Section VIII Div 1 & ASME Section I: کدهای طراحی و ساخت مخازن تحت فشار و دیگ‌های بخار که الزامات قانونی، حدود مجاز فشار افزایشی (Overpressure) و قواعد گواهی ظرفیت تخلیه را تعیین می‌کنند.
• ISO 4126 (بخش‌های ۱ تا ۱۰): مرجع بین‌المللی تجهیزات کاهش فشار که روابط سایزینگ، روش‌های تست و الزامات ساخت را در دو بخش نفت و گاز و سایر صنایع پوشش می‌دهد. بخش اول (ISO 4126-1) به قواعد عمومی شیرهای اطمینان و بخش هفتم (ISO 4126-7) به محاسبات سایزینگ اختصاص دارد.

 پارامترهای کلیدی پیش از محاسبه سایز

بیشتر خطاهای سایزینگ پیش از رسیدن به فرمول‌ها رخ می‌دهند؛ یعنی در تهیه داده‌های ورودی. پیش از هر محاسبه، این پارامترها را دقیق مشخص کنید:

• شرایط تخلیه (Relieving Conditions): دما و فشار در لحظه تخلیه، نه شرایط نرمال بهره‌برداری. خواص ترمودینامیکی گاز مانند وزن مولکولی، ضریب انحناپذیری (Z) و نسبت گرماهای ویژه (k) باید در همین شرایط ارزیابی شوند.

• فشار تنظیم (Set Pressure) : معمولاً برابر یا کمتر از فشار طراحی (Design Pressure) تجهیز، با فاصله مجاز از فشار کاری معمول تا از نشتی و باز شدن بیش از حد جلوگیری شود.

• ظرفیت مورد نیاز (Required Capacity) : بیشینه دبی تخلیه حاصل از بدترین سناریوی بیش‌فشار؛ مانند مسدود شدن خروجی، آتش‌گیری مخزن (Fire Case)،  خرابی ابزار دقیق یا انبساط حرارتی مایع در خطوط بسته.

•  نوع و فاز سیال: گاز، بخار، مایع یا جریان دوفازی؛ هر فاز رابطه محاسباتی متفاوتی دارد.

• فشار برگشتی (Backpressure) : فشار موجود در خط تخلیه و سیستم فلر که مستقیماً بر ظرفیت شیر اثر می‌گذارد.

• دما و متریال: دمای کاری و حداقل دمای طراحی (MDMT)  برای انتخاب بدنه و سیت مناسب.

 فرمول‌های محاسبه سطح اوریفیس برای گاز و مایع

هسته سایزینگ، محاسبه سطح مقطع اوریفیس است. برای گاز در شرایط جریان بحرانی (Critical Flow)،  رابطه متداول API 520  به شکل زیر است:

نماد	مفهوم	واحد
A	سطح موثر اوریفیس
W	دبی جرمی تخلیه	Kg/h
T	دمای مطلق در شرایط تخلیه	K
Z	ضریب تراکم‌پذیری	بدون واحد
C	ضریب جریان بحرانی تابع نسبت گرماهای ویژه	بدون واحد
Kd	ضریب تخلیه (Coefficient of Discharge)	بدون واحد
Kb	ضریب اصلاح اثر فشار برگشتی	بدون واحد
P₁	فشار مطلق بالادست در شرایط تخلیه this is the set pressure plus the allowable overpressure plus atmospheric pressure;	kPa
M	جرم مولکولی	Kg/kmol

برای مایعات، سطح اوریفیس از رابطه زیر به دست می‌آید:

نماد	تعریف	واحد
A	سطح مؤثر موردنیاز برای تخلیه	mm²
Q	ظرفیت یا دبی حجمی موردنیاز	L/min
Gₗ	وزن مخصوص نسبی مایع نسبت به آب در شرایط مرجع	بدون واحد
P₁	فشار در ورودی شیر یا نازل در شرایط تخلیه (this is the set pressure plus allowable overpressure)	kPag
P₂	فشار در خروجی شیر	kPag
Kd	ضریب مؤثر تخلیه	بدون واحد
Kw	ضریب اصلاح فشار برگشتی	بدون واحد
Kc	ضریب اصلاح نصب Rupture Disk در بالادست	بدون واحد
Kv	ضریب تصحیح ویسکوزیته	بدون واحد

Kc​ ضریب تصحیح برای چیدمان‌هایی است که در آن‌ها (Rupture Disk) در بالادست شیر اطمینان (PRV) نصب شده است

• برابر با ۱٫۰ است هنگامی که (Rupture Disk)نصب نشده باشد؛
• برابر با ۰٫۹ است هنگامی که (Rupture Disk)در ترکیب با یک PRV نصب شده باشد.

همچنین برای انجام محاسبات سایزینگ در شرایط جریان گاز زیربحرانی (Subcritical)، بخار و جریان‌های دوفازی (Two-Phase Flow)، باید به استاندارد API 520 Part I مراجعه شود.

 اثر فشار برگشتی و انتخاب نوع شیر

فشار برگشتی، فشاری است که در خروجی شیر و خط تخلیه حاکم است و به دو نوع «ثابت» و «متغیر» تقسیم می‌شود. انتخاب نوع شیر بدون توجه به این پارامتر، رایج‌ترین علت ظرفیت ناکافی در عمل است:

•  شیر(Conventional) : ارزان و پرمصرف؛ اما تنها زمانی معتبر است که فشار برگشتی کل از حدود ۱۰ درصد فشار تنظیم بیشتر نشود.

•  شیر (Balanced Bellows) : اثر فشار برگشتی را تا حدود 50 درصد فشار تنظیم جبران می‌کند و برای فلرهای مشترک مناسب است؛ البته محدوده دما و فشار مجاز بیلوز محدودیت متریالی ایجاد می‌کند.

•  شیر (Pilot-Operated) : برای فشارهای برگشتی بالا و اختلاف فشار کم بین فشار کاری و فشار تنظیم بهترین گزینه است و ظرفیت کامل را حفظ می‌کند؛ اما به خاطر حساسیت پایلوت به آلودگی و دما، شرایط سرویس باید دقیق ارزیابی شود.

نکته طلایی: اگر در آینده احتمال اضافه شدن شیرهای جدید به هدر فلر وجود دارد، فشار برگشتی متغیر را برای بدترین حالت آینده محاسبه کنید، نه وضعیت فعلی واحد.

 خطاهای رایج: اورسایزینگ و پدیده چترینگ

باور اشتباه «شیر بزرگ‌تر همیشه امن‌تر است» می‌تواند فاجعه‌بار باشد. در اورسایزینگ، شیر برای تخلیه بار واقعی بزرگ‌تر از نیاز است، سریع باز می‌شود، دبی را تخلیه می‌کند و بلافاصله فشار افت کرده و سیت بسته می‌شود؛ این چرخه باز و بسته شدن مکرر، پدیده چترینگ (Chattering) نام دارد که به سیت و دیسک آسیب می‌زند، نشتی ایجاد می‌کند و در نهایت کل شیر را از کار می‌اندازد.

مقوله دیگر، افت فشار ورودی است. طبق API 520، افت فشار غیرقابل بازیابی خط ورودی شیر نباید از ۳ درصد فشار تنظیم بیشتر باشد؛ در غیر این صورت احتمال چترینگ و ارتعاش مجدد (Reopening) افزایش می‌یابد. بنابراین در چیدمان پایپینگ، شیر را تا حد امکان نزدیک به مخزن و با حداقل زانویی و اتصالات نصب کنید و خط خروجی (Tailpipe) را نیز با شیب مناسب و بدون تجمع مایع طراحی کنید.

 چک‌لیست طلایی انتخاب سایز شیر اطمینان

جمع‌بندی تجربیات مهندسی، این چک‌لیست هشت‌مرحله‌ای را برای انتخاب سایز مناسب شیر اطمینان در اختیار شما می‌گذاریم:

1.                سناریوهای بیش‌فشار را فهرست و بدترین حالت حاکم (Governing Case)  را با دبی موردنیاز تعیین کنید.

مهم ترین سناریوهای بیش‌فشار :

     مسدود شدن مسیرهای خروجی (Blocked Outlets)

     آتش‌سوزی خارجی (Fire Case)

                         انبساط حرارتی مایع حبس‌شده (Thermal Expansion / Hydraulic Expansion)

                          خطای عملکرد شیر کنترلی (Control Valve Failure)

2.                خواص سیال را در شرایط تخلیه، نه شرایط نرمال، برداشت کنید.

3.                فشار تنظیم و Over Pressure مجاز را مشخص کنید.

4.                فشار برگشتی ثابت و متغیر خط تخلیه را محاسبه و نوع شیر را بر همین اساس انتخاب کنید.

5.                سطح اوریفیس را با روابط API 520  و ضرایب تصحیح محاسبه کنید.

6.                کوچک‌ترین اوریفیس استاندارد API 526  با مساحت بزرگ‌تر را انتخاب و از پرش چند مرحله‌ای بزرگ خودداری کنید.

7.                افت فشار خط ورودی را بررسی و مطمئن شوید از ۳ درصد فشار تنظیم بیشتر نیست.

8.                دیتاشیت نهایی را شامل ظرفیت تخلیه سازنده،سایز، متریال، اتصالات و … چک کنید.

 جمع‌بندی

انتخاب سایز مناسب شیرهای اطمینان ترکیبی از محاسبه دقیق، شناخت استانداردهای API 520  و 526  و  ASME ،  و تجربه مهندسی در تعریف صحیح سناریوهای بیش‌فشار است. رعایت چک‌لیست ارائه‌شده در این مقاله، ریسک اورسایزینگ، چترینگ و ظرفیت ناکافی را به حداقل می‌رساند و ایمنی واحد شما را در برابر بیش‌فشار تضمین می‌کند.
